实训内容介绍

BDO单元以马来酸酐(MAH)为原料，设计生产100，000MTPA的1， 4-丁二醇(BDO)。分三个工艺阶段将MAH转化成BDO，四氢呋喃(THF) 和γ-丁内酯(GBL)。MAH先和甲醇酯化生成马来酸酐二甲酯（DMM)， 接着在温和的温度和压力下加氢生成包含THF和BDO联产品的粗产品。 粗产品再通过蒸馏和去除乙缩醛副产物，精制生产市场质量要求的BDO， THF和GBL。甲醇在精制区回收并循环回酯化区。

工艺原理及流程

工艺原理

（1） 酯化区

马来酸酐和甲醇在压力大约为0.89MPaa的管状反应交换器内，通过非催化酯化反应生成中间单酯产物马来酸酐单甲酯(MMM)。

马来酸酐 + 甲醇 <----> 马来酸酐单甲酯

单甲酯在约110-120℃进一步酯化生成二甲酯DMM，反应塔内许多塔盘上装有专有树脂催化剂。

马来酸酐单甲酯 + 甲醇 <----> 马来酸酐二甲酯 + 水

这是一个平衡反应。

酯化区发生数量有限的副反应，最重要的反应是在无水条件下通过树脂催化剂的催化作用，甲醇自身脱水反应生成二甲基醚(DME)。

甲醇 + 甲醇 <----> 二甲基醚 + 水

甲醇和DMM的不饱和键生成甲氧基二甲基丁二酸酯(MDMS)，该重组分能通过加氢并部分生成BDO进行回收。

DMM + 甲醇 ----> MDMS

（2） 加氢区

马来酸酐二甲酯(DMM)经过一系列氢化反应生产产品，首先，DMM迅速反应生成琥珀酸二甲酯(DMS)。 此反应释放大量热量，并伴随着温度急剧上升。接着，DMS加氢反应生成GBL，此反应生成产品和副产 品的速度明显放慢，不能反应完全，结果一些DMS在加氢反应中未得到转换。

DMM + 氢气 ----> DMS

DMS + 氢气----> GBL + 甲醇

BDO由GBL进一步加氢反应得到，BDO和GBL问的平衡主要由压力决定，其次是受温度的影响。

GBL + 氢气 <----> BDO

联产品THF由BDO脱水得到：

BDO ----> THF + 水

副产物丁醇是由GBL或BDO加氢产生：

GBL + 氢气 ---> 丁醇 + 水

BDO + 氢气 ----> 丁醇 + 水

另外有一些重组分在加氢单元发生反应。反应是复杂的，但仅仅导致工艺效率很小的损失。

（3） 脱乙缩醛区

乙缩醛在约100℃、4MPa的固定床滴流反应器内，水解形成BDO和2-羟基四氢呋哺(HTHF)。

乙缩醛 + 水 ----> HTHF + BDO

在这种情况下，HTHF转换为4-羟基丁醛，是一个可逆反应，4-羟基丁醛加氢能生成BDO。

HTHF <----> 4-羟基丁醛 + 氢气 ----> BDO

因此，一个乙缩醛分子通过水解和加氢生成两分子BDO。

工艺流程

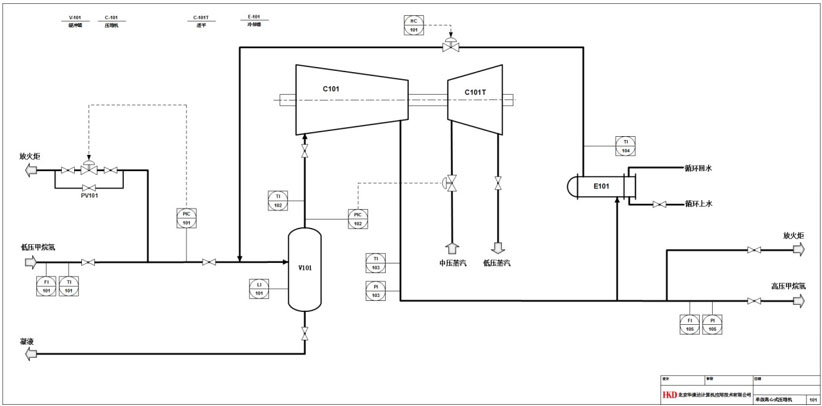

工艺流程包括：马来酸酐酯化、马来酸酐二甲酯加氢、产品精制、排放收集和BDO工厂蒸汽系统。工艺流程图如下：

功能介绍

DCS站画面

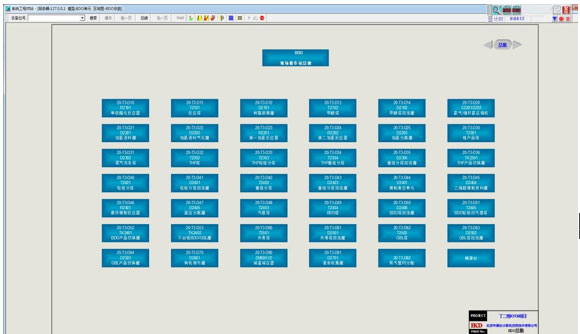

（1） 总貌画面

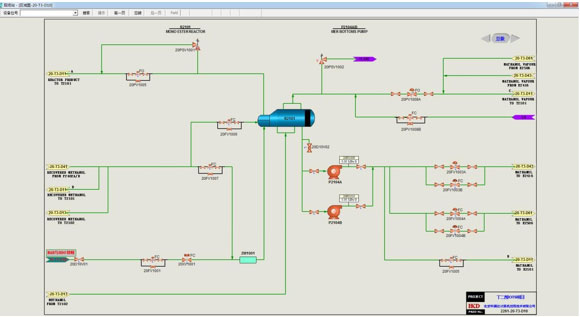

（2） 工艺流程图画面

现场站画面

现场站：提供装置现场的交互就地操作。

(1)二维现场站

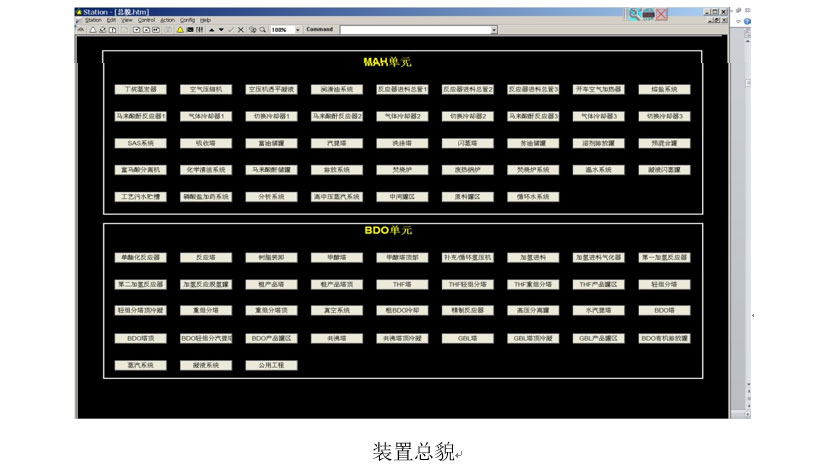

现场站通常情况下由代理启动,启动后的现场站停留在总貌页面，如图所示：

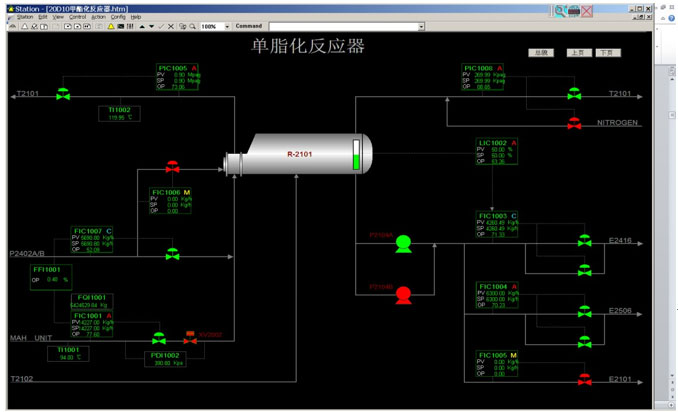

工艺流程图：

（2） 三维现场站

三维现场站可作为OTS（OperatorTrainingSimulator，操作仿真培训系统）现场选择方案，可实现3D环境漫游、交互操作、声色效果等功能。

主要包括3DFOD（FieldOperateDevices，现场操作站）的运行环境要求、界面与功能、操作说明等内容。具体包括：3DFOD运行环境要求、界面、 查找、连接、定位、协同、分数、设置、地图以及操作说明。

运行环境要求

3DFOD作为OTS的组成之一，提高了对计算机显卡的要求。为了获得最佳的用户体验，建议在如下环境中运行：

内存：8GB

显卡配置：NvidiaGeForce8600GTS或更高

操作系统：Windows7/10

有线网卡：10/100/1000M

显示器：最佳效果1366*768
