OTS 操作员仿真培训系统 丁基橡胶仿真模型
实训系统包括聚合岗位和脱气回收岗位。
聚合岗位包括：催化剂溶液配制系统、聚合反应进料、聚合聚合冲洗进料配制系统、 聚合、脱气、气提系统、洗釜溶剂系统、碱液配制系统、分散剂、防老剂配制系统、丙 烯制冷系统、乙烯系统、氯甲烷压缩机系统、蒸汽及减温减压系统。
脱气回收岗位包括MeCL 干燥与压缩系统、MeCL 回收与精制系统、干燥塔再生系统。

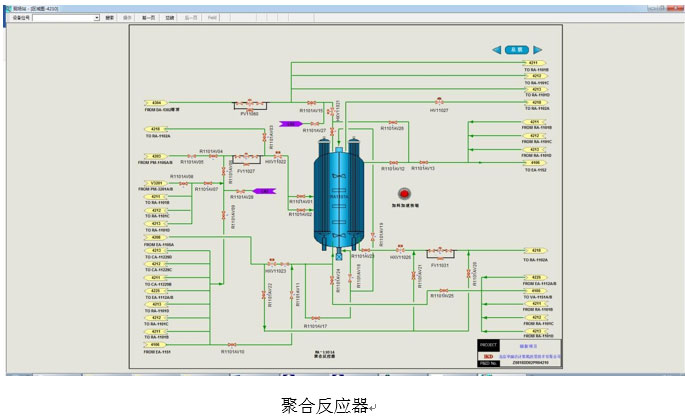

工艺流程图如下：
DCS站提供DCS自动控制和控制操作。模拟操作员级别的操作，以操作员级别进入DCS站。

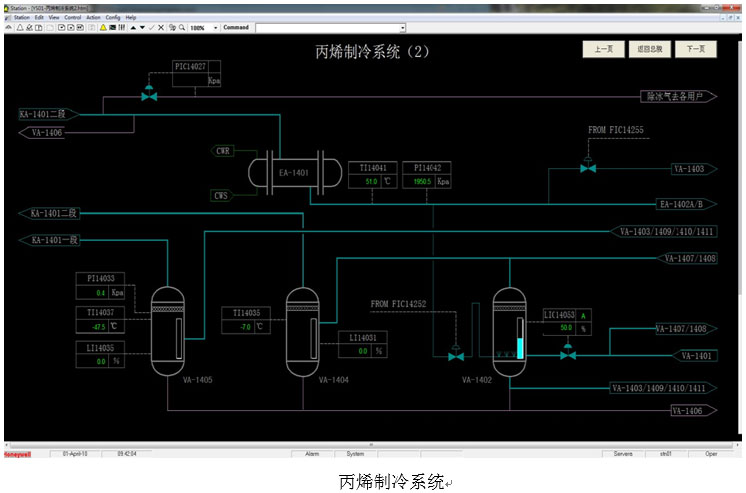

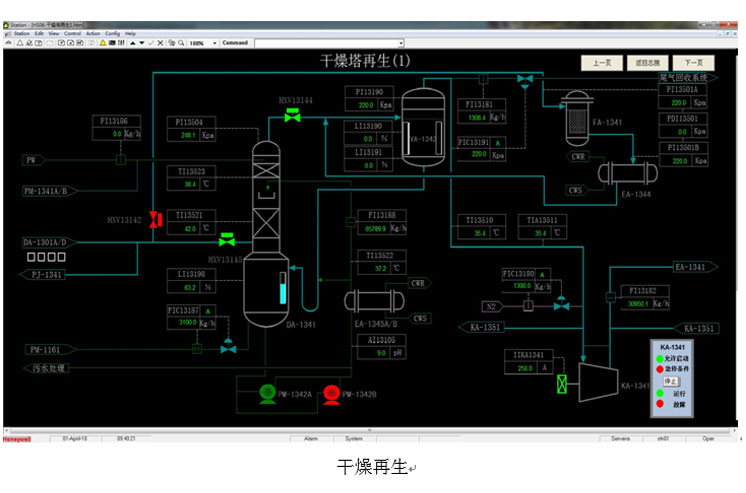

DCS站画面如下图：
现场站：提供装置现场的交互就地操作。
(1)二维现场站
现场站画面如下图：

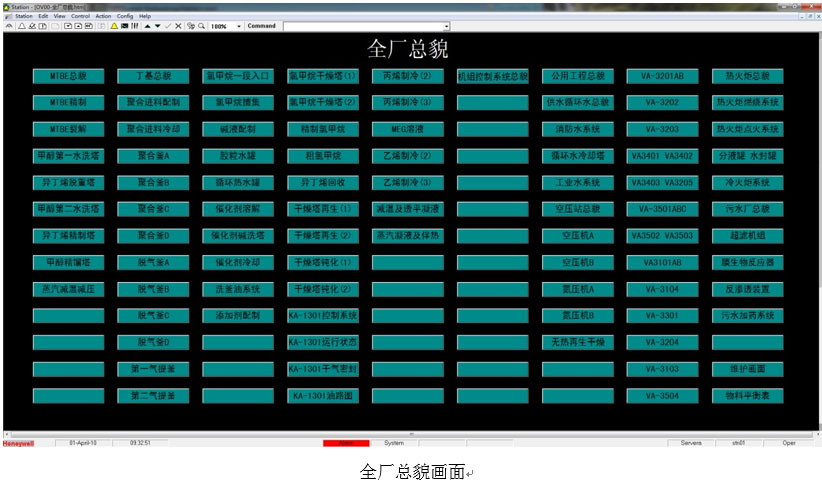

现场站的总貌图，可以将所有图联系起来。 通过总貌图，可以切换到现场站的其它区域图。
（2） 三维现场站
三维现场站可作为OTS（OperatorTrainingSimulator，操作仿真培训系统）现场选择方案，可实现3D环境漫游、交互操作、声色效果等功能。
主要包括3DFOD（FieldOperateDevices，现场操作站）的运行环境要求、界面与功能、操作说明等内容。具体包括：3DFOD运行环境要求、界面、查 找、连接、定位、协同、分数、设置、地图以及操作说明。
3DFOD作为OTS的组成之一，提高了对计算机显卡的要求。为了获得最佳的用户体验，建议在如下环境中运行：
内存：8GB
显卡配置：NvidiaGeForce8600GTS或更高
操作系统：Windows7/10
有线网卡：10/100/1000M
显示器：最佳效果1366*768
