固定床反应器单元仿真培训系统
本装置采用的是，轴向变换固定变换床反应器， 反应器主要部件包括：人孔，耐火球，催化剂。本工艺催化剂采用的是钴钼氧化态催化剂。
用水蒸汽变换CO的反应可用下面方程表示：
主反应 CO+H2O=CO2+H2 ΔH＝－41.19KJ/mol（25℃）
副反应 COS+H2O=CO2+H2S ΔH＝－35.2KJ/mol（25℃）
CO变换反应具有下列特点：
（1） CO变换反应是可逆的在装置中正反应和逆反应是同时进行的，只是因为给定条件不同，促使反应有利于向某一方向进行罢了。
根据平衡转移原理，当增加CO或H2O浓度时，平衡向正反应方向进行，从而得到更多的H2和CO2， 比如增加适量的水蒸汽，就可以提高CO变换率。CO变换率是指反应前与反应后CO之比。
（2） 变换反应前后体积不变
对理想气体而言，提高压力不能改变平衡移动的方向。但是，本装置生产压力高，各种 气体与理想气体有一定偏差，平衡常数也有所改变，因此在高压下进行CO变换，压力对反应速度是有影响的。
（3） CO变换反应是放热反应
CO变换反应的放热量、平衡常数和CO变换率，随着反应温度的变化而变化。 反应热随反应温度的升高而减少，平衡常数随反应温度的升高而增加，平衡变 换率随反应温度的升高而降低。总之CO变换反应宜在较低温度下进行。但温度 太低反应速度缓慢，从反应速度考虑又必须有足够高的反应温度。
变换反应的压力、反应温度、变换率、水气比对反应都有影响。
粗煤气变换装置是将粗煤气中的CO与水蒸汽反应生成氢气和二氧化碳， 以满足合成气对甲烷合成要求H2/CO=3.1-3.3 ，CO+3H2=CH4+H2O， CO2+4H2=CH4+2H2O，同时回收变换反应热量，最后将煤气冷却送入低温甲 醇洗装置。变换固定床反应器主要涉及的反应如下：
主反应:CO+H2O=CO2+H2 ΔH＝－41.19KJ/mol（25℃）
副反应:COS+H2O=CO2+H2S ΔH＝－35.2KJ/mol（25℃）
反应的特点是可逆的气固相催化反应，正反应为放热反应，反应前后气体体积不变，反应热效值随温度增高而缓慢降低。煤气中除含有CO以外，还含有CO2、 H2、H2O、N2、CH4、有机硫等气体。在一定工艺条件下，可能发生下列反应：2CO=C+CO2，CO+2H2=CH3OH，CO+3H2=CH4+H2O，3H2+N2=2NH3。
本装置水煤气进入反应器进料加热器(R101)，预热后进入变换固定床反应器(R101)，气体在变换炉中发生变换反应。

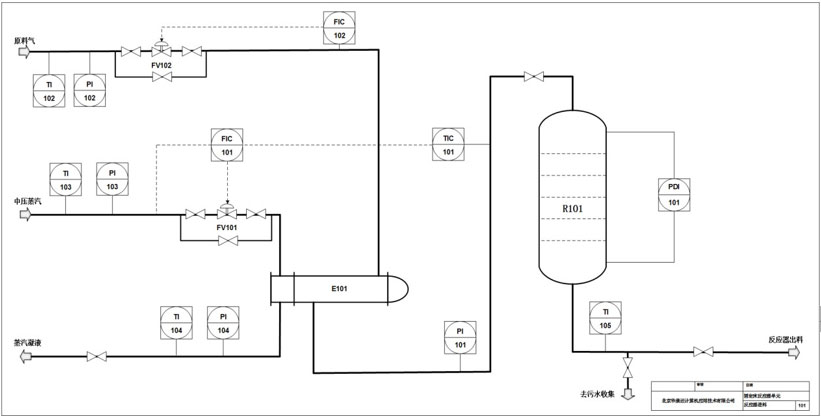

工艺流程图如下：
DCS站提供DCS自动控制和控制操作。模拟操作员级别的操作，以操作员级别进入DCS站。

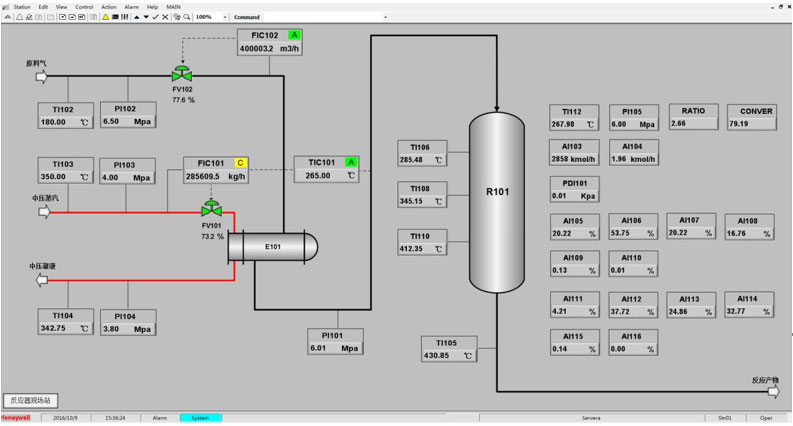

变换固定床反应器操作单元标准工艺流程仿真模型DCS站画面如下图：
现场站：提供装置现场的交互就地操作。

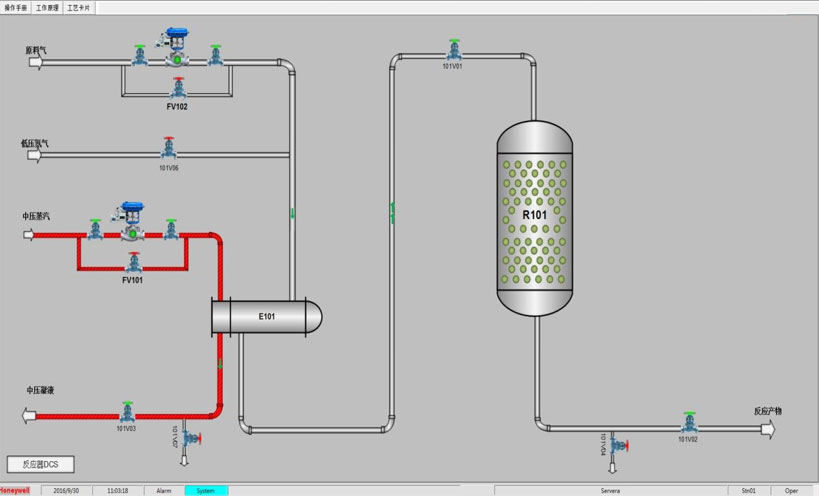

(1)二维现场站
变换固定床反应器操作单元标准工艺流程仿真模型DCS站画面如下图：
现场站的总貌图，可以将所有图联系起来。 通过总貌图，可以切换到现场站的其它区域图。
（2） 三维现场站
三维现场站可作为OTS（OperatorTrainingSimulator，操作仿真培训系统）现场选择方案，可实现3D环境漫游、交互操作、声色效果等功能。
主要包括3DFOD（FieldOperateDevices，现场操作站）的运行环境要求、界面与功能、操作说明等内容。具体包括：3DFOD运行 环境要求、界面、查找、连接、定位、协同、分数、设置、地图以及操作说明。
3DFOD作为OTS的组成之一，提高了对计算机显卡的要求。为了获得最佳的用户体验，建议在如下环境中运行：
内存：8GB
显卡配置：NvidiaGeForce8600GTS或更高
操作系统：Windows7/10
有线网卡：10/100/1000M
显示器：最佳效果1366*768
