裂解气压缩机单元仿真培训系统

实训内容介绍

裂解气压缩机是将裂解炉出来的介质从0.06MPa左右压缩至4MPa左右,然后, 经过一系列的工艺流程分离出各种烯烃类产品,裂解气压缩机是乙烯工艺中输送 原料的第一道过程,是整个工艺的关键机组,它限制着装置单线最大能力,在本项目中主要包括:

(1) 裂解气压缩机本体系统

(2) 压缩机段间凝液系统

(3) 裂解气的碱液/水洗涤系统

(4) 油路系统

((5) 干气密封系统

工艺原理及流程

工艺原理

离心式压缩机的工作原理是:当叶轮高速旋转时,气体随着旋转, 在离心力作用下,气体被甩到后面的扩压器中去,而在叶轮处形 成真空地带,这时外界的新鲜气体进入叶轮。叶轮不断旋转,气体 不断地吸入并甩出,从而保持了气体的连续流动。

透平是本压缩机的驱动装置,透平的能力对压缩机运行起到决定的影响,透平的能力计算公式为:

透平能量=进料流量*焓差

焓差=入口焓*透平效率因子(透平效率因子由各厂家提供)

同样在一定的能量下压缩机所产生的压缩比可以用下面公式体现:

压缩机能量=压缩比*流量*气体摩尔分数*压缩机效率(压缩机效率由各厂家提供)

透平能量==压缩机能量,则系统达到平衡转速固定;当透平能量大于压缩机能量转速上升;当透平能量小于压缩机能量转速下降。

工艺流程

工艺流程包括以下几个系统流程:裂解气压缩机本体系统流程、压缩机段间凝液系统流程、裂解气的碱液/水洗涤系统流程、油路系统流程和干气密封系统流程。

功能介绍

DCS站画面

DCS站提供DCS自动控制和控制操作。模拟操作员级别的操作,以操作员级别进入DCS站。

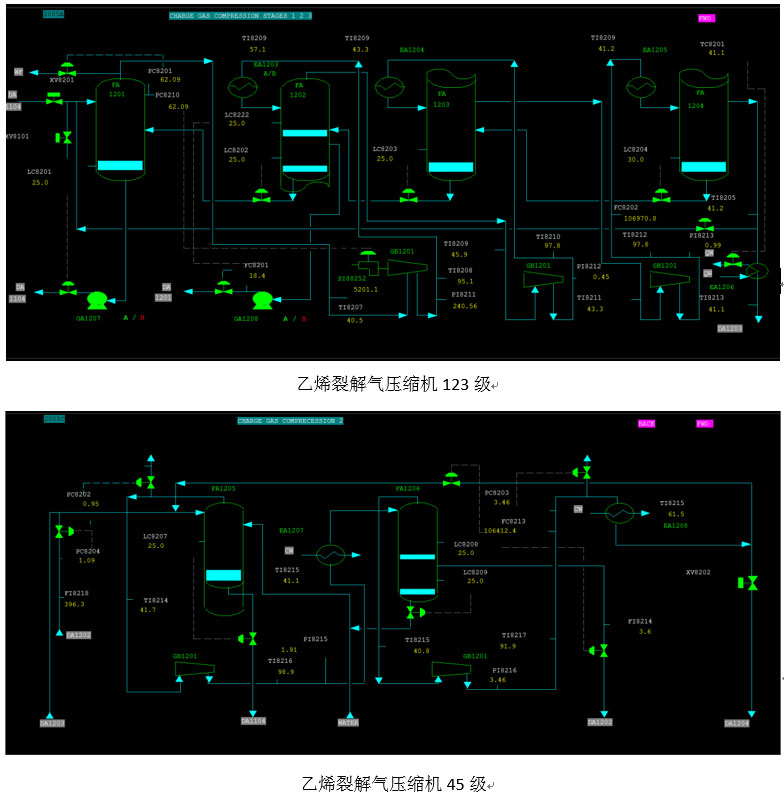

启动后的DCS站停留在裂解气压缩机页,如图所示:


现场站画面

现场站:提供装置现场的交互就地操作。

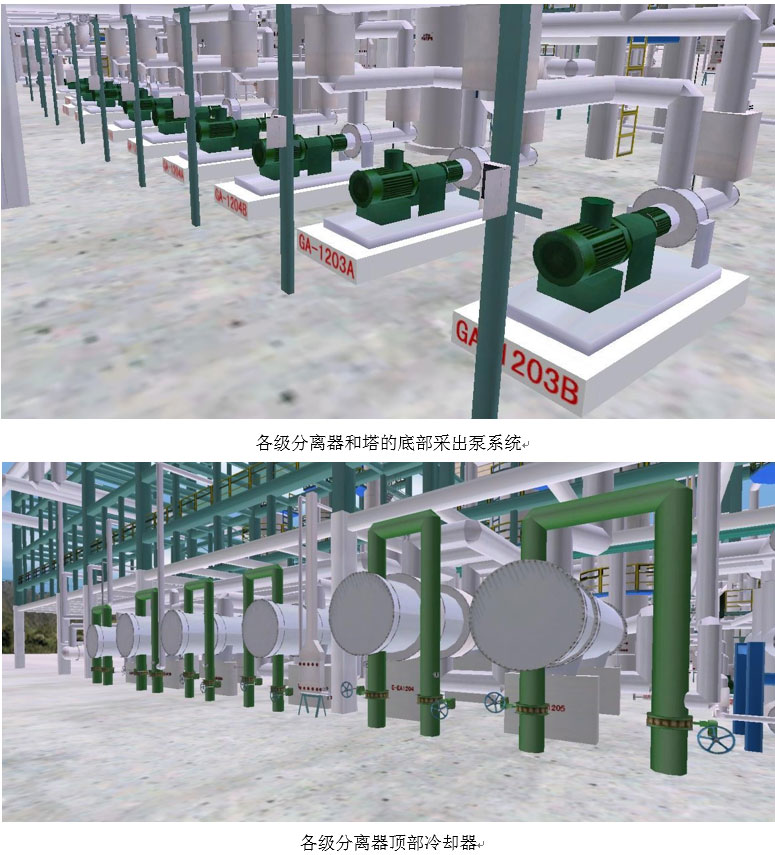

三维现场站可作为OTS(OperatorTrainingSimulator,操作仿真培训系统)现场选择方案,可实现3D环境漫游、交互操作、声色效果等功能。

主要包括3DFOD(FieldOperateDevices,现场操作站)的运行环境要求、界面与功能、操作说明等内容。具体包括: 3DFOD运行环境要求、界面、查找、连接、定位、协同、分数、设置、地图以及操作说明。

运行环境要求

3DFOD作为OTS的组成之一,提高了对计算机显卡的要求。为了获得最佳的用户体验,建议在如下环境中运行:

内存:8GB

显卡配置:NvidiaGeForce8600GTS或更高

操作系统:Windows7/10

有线网卡:10/100/1000M

显示器:最佳效果1366*768
