实训内容介绍

天然气处理站即联合站（油气集中处理联合作业站），设有原油处理、原油稳定、 原油储运、天然气处理、污水处理及供注水、轻烃装车等主要工艺系统。另建有给排 水及消防系统、加药系统、甲醇注入系统、仪表风系统、氮气系统、通信系统、供配电系统等辅助基础设施。

天然气处理站（库）是油田原油集输和处理的中枢，设有输油、脱水、污水处理、注水、化验、变电、 锅炉等生产装置。其主要作用是通过对原油的处理，达到高潮三脱（原油脱水、脱盐、脱硫； 天然气脱水、脱油；污水脱油）三回收（回收污油、污水、轻烃），出四种合格产品（天然气、 净化油、净化污水、轻烃），以及进行商品原油的外输。天然气处理站是高温、高压、易燃、易 爆的场所，是油田一级要害场所。

工艺原理及流程

工艺原理

天然气处理站原油系统主要负责处理来自二区的混输液，二区包括2-1人工岛、2-2人工岛、2-1人工井场。一区和平台来油进入天 然气处理站后，与稳后油一起直接外输；污水处理系统处理天然气处理站来水和原油处理系统中的三相分离器放水；天然气处理系统主 要负责处理天然气处理站伴生气和气井来气。

主要工艺流程走向如下：

工艺流程

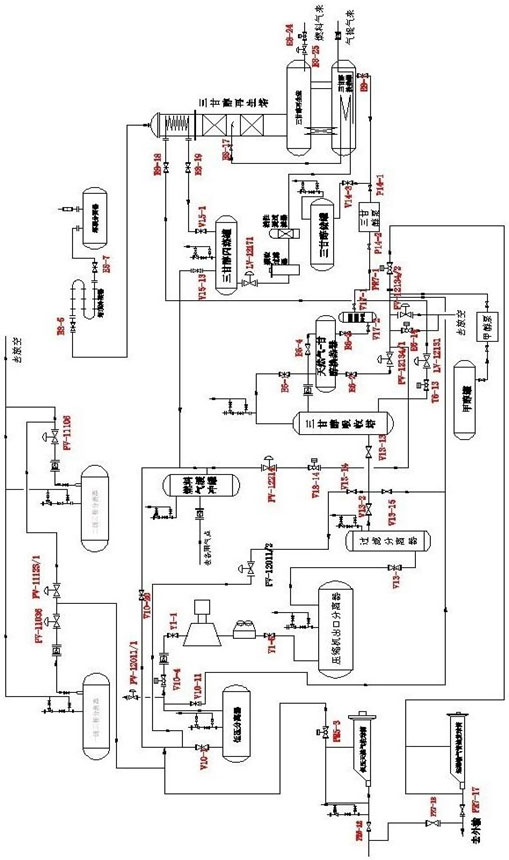

天然气系统工艺主要包括：收发球筒工艺、原油脱气工艺、低压分离工艺、天然气增压工 艺、天然气净化工艺、注甲醇工艺、三甘醇再生工艺、火炬放空工艺。具体描述如下：

功能介绍

DCS站画面

DCS站提供DCS自动控制和控制操作。模拟操作员级别的操作，以操作员级别进入DCS站。

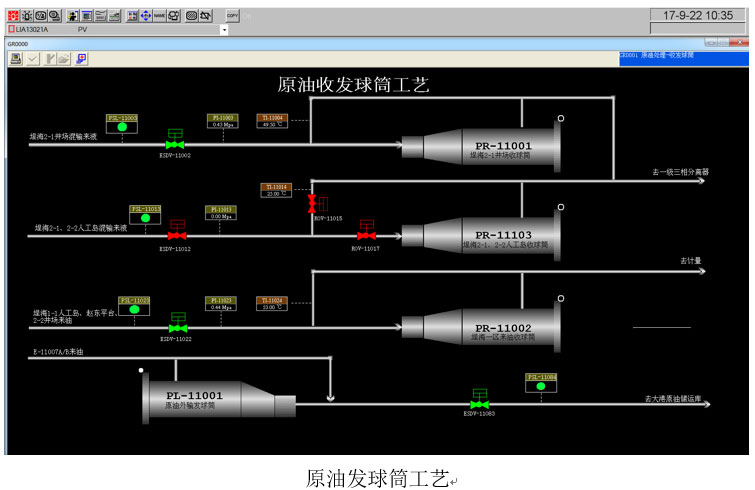

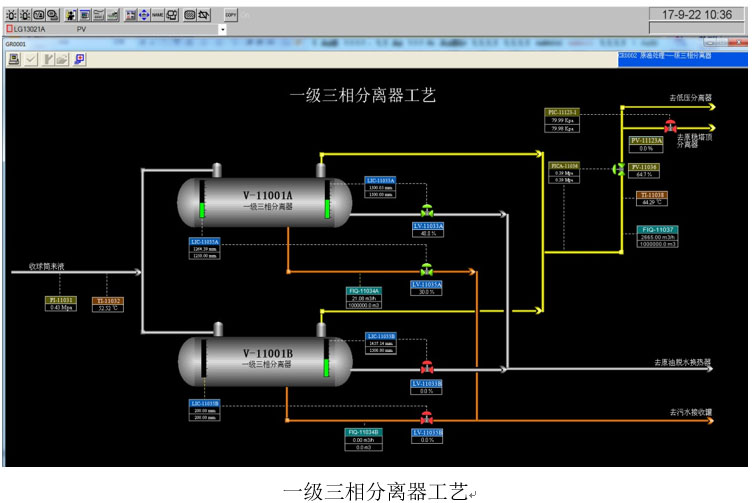

仿真模型DCS站画面如下图：

现场站画面

现场站：提供装置现场的交互就地操作。

（1） 二维现场站

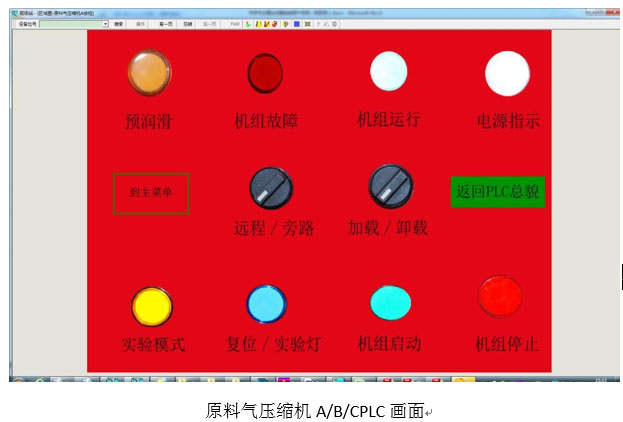

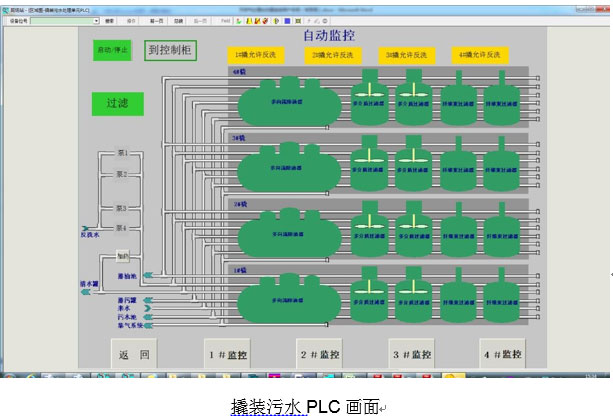

现场站2DPLC操作画面如下图：

（2） 三维现场站

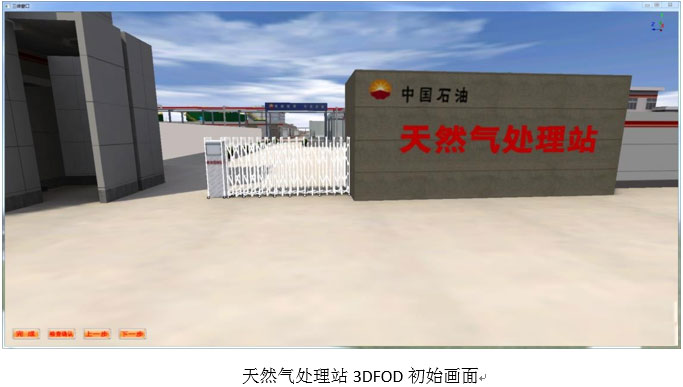

现场站3DFOD操作界面如图所示：

三维现场站可作为OTS（OperatorTrainingSimulator，操作仿真培训系统）现场选择方案， 可实现3D环境漫游、交互操作、声色效果等功能。

主要包括3DFOD（FieldOperateDevices，现场操作站）的运行环境要求、界面与功能、操作说明等内容。 具体包括：3DFOD运行环境要求、界面、查找、连接、定位、协同、分数、设置、地图以及操作说明。

运行环境要求

3DFOD作为OTS的组成之一，提高了对计算机显卡的要求。为了获得最佳的用户体验，建议在如下环境中运行：

内存：8GB

显卡配置：NvidiaGeForce8600GTS或更高

操作系统：Windows7/10

有线网卡：10/100/1000M

显示器：最佳效果1366*768
